Tous à bord du TraumWerk Express!

L'attraction touristique Hans-Peter Porsche TraumWerk, qui est idéalement située dans la commune allemande de Berchtesgaden, invite les amateurs de jouets et les nostalgiques des maquettes de chemin de fer à embarquer pour un voyage spécial. L'entreprise dispose de 5 500 m² pour exposer des jouets historiques en étain, des machines à vapeur, des raretés automobiles et une maquette de chemin de fer du XXIe siècle. Hans-Peter Porsche réalise un rêve de longue date en présentant sa collection de jouets extraordinaires à un large public.

Un paysage miniature de 400 m², où plus de 100 trains voyagent dans un cadre alpin, est au cœur de TraumWerk. Les trains voyagent dans un cadre traditionnel composé de personnes, de bâtiments et de sites miniatures modélisés animés par des images projetées. Les images vont au-delà de la présentation sur table pour créer un monde beaucoup plus grand que le paysage miniature, où les trains circulent devant des vues projetées de champs vallonnés, de sommets de montagnes qui se dessinent et de cascades majestueuses. Le paysage a été créé en accordant une attention particulière aux détails auxquels vous pouvez vous attendre d'un passionné. La technologie de projection est utilisée non seulement pour projeter le paysage, mais également des changements beaucoup plus subtils sur les maquettes des bâtiments devant lesquels les trains passent. La maquette de l'environnement, avec ses maisons, ses immeubles de bureaux, ses églises et ses stades sportifs, évolue au rythme du paysage qui passe du jour à la nuit. Une boucle d'environ 20 minutes simule les scènes de jour et de nuit avec diverses conditions météorologiques et se termine par un impressionnant mapping vidéo de deux minutes.

Le design et les concepts technologiques de cet « Eldorado » miniature ont été élaborés par l'équipe de concepteurs de Pfadfinderei, tandis que l'équipe de Burmester Event- & Medientechnik GmbH a planifié et installé les technologies multimédia du bâtiment, notamment la technologie de projection primée Christie GS Series. Cette entreprise, qui est spécialisée dans les systèmes multimédia interactifs, était également chargée de la numérisation et de la création d'objets 3D, ainsi que de dépliages UV, de la déformation 3D, de la programmation des fichiers et du contrôle des supports.

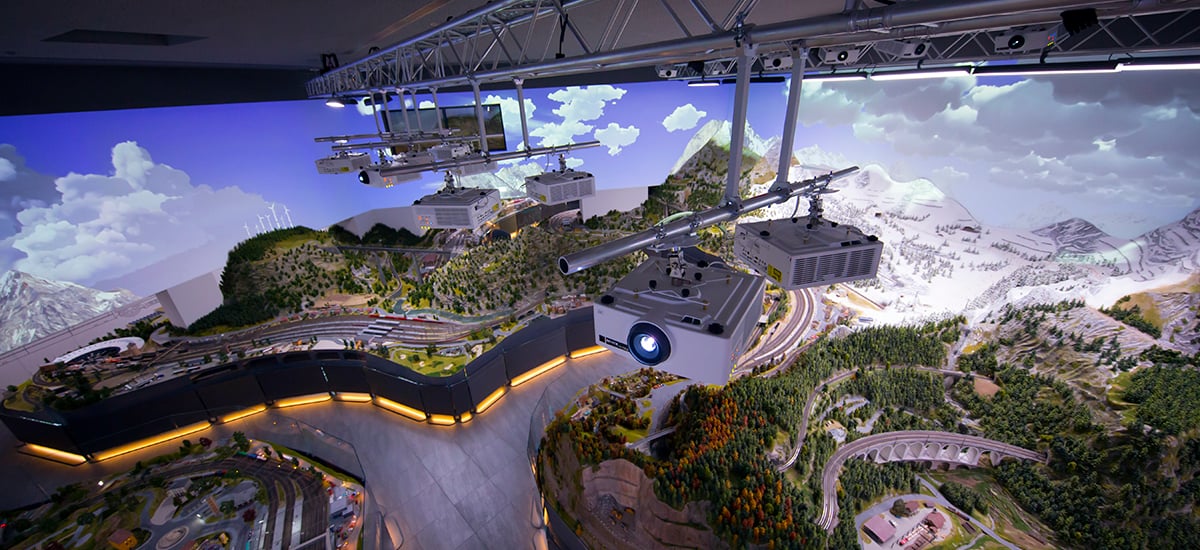

Trente projecteurs à luminophores laser Christie DWU555-GS ont été utilisés pour réaliser le mapping. La solution coolux Widget Designer permet de contrôler les projecteurs Christie, ainsi que les effets son et lumière. Elle est également utilisée pour piloter la lecture du contenu qui est assurée via un système de contrôle, de lecture et de traitement vidéo modulaire Pandoras Box.

L'équipe n'a eu que quatre mois de la planification à la mise en œuvre finale pour mettre au point cette merveille miniature. « Dans ce délai relativement court, il a été particulièrement difficile de créer un concept technique qui n'éclipserait pas les objets exposés. Ce concept devait en outre être adapté à une utilisation polyvalente et s'intégrer de façon transparente dans l'environnement existant », déclare Nik Burmester, directeur général de Burmester Event- & Medientechnik GmbH. Il était également indispensable que la technologie soit éprouvée et ne nécessite quasiment aucun entretien, malgré de longues périodes de fonctionnement. C'était particulièrement crucial pour les projecteurs. « Nous avons choisi le Christie DWU555-GS, car ce projecteur ne nécessite pas de changement de lampe ni de filtre et offre près de 20 000 heures de fonctionnement », ajoute-t-il. Avec la fonction RealBlack™, les modèles Christie GS Series offrent un excellent contraste et des noirs très profonds, car aucune lumière n'est produite lorsque la fonction est activée. Le projecteur de Christie a également été choisi pour sa compacité, sa faible consommation d'énergie et son boîtier blanc, qui assure sa discrétion dans la salle.

Une représentation 3D précise de la salle et du paysage a été indispensable pour la planification et la mise en œuvre. Des technologies de numérisation et des outils logiciels innovants ont été utilisés pour tester et évaluer différentes configurations, conformément au cahier des charges du projet. À partir des plans définitifs, des objets 3D et des dépliages UV des surfaces de la maquette et du paysage ont été créés pour la projection. « Pour la maquette 3D finale, nous avons dû condenser une énorme volume global de données (près de deux téraoctets capturant 500 millions de points de balayage) et différents formats de données dans un seul fichier », déclare M. Burmester. Il était particulièrement crucial de ne pas perdre des données importantes en réduisant la taille de la maquette.

Lors de la production du mapping, l'ensemble du paysage d'environ 550 m² a dû être numérisé, notamment chaque bâtiment et élément de paysage, ainsi que les murs du décor. « Pour ce faire, nous avons utilisé les images de test produites avec les dépliages UV et les avons appliquées aux objets 3D concernés, avant de les adapter à la géométrie 3D réelle », déclare M. Burmester.

Trente-neuf lecteurs Pandoras Box ont été déployés pour lire le contenu. Les projecteurs et les lecteurs sont contrôlés à l'aide de la solution coolux Widget Designer PRO via une interface à trois voies avec affichage d'état en continu.

« Nous recherchions une solution de contrôle facile à utiliser et efficace, qui offrirait des fonctions de lecture telles que le démarrage et l'arrêt sur le réseau local et des fonctions de projection telles que le démarrage et l'arrêt, ainsi que la sélection de la source », déclare M. Burmester. En outre, ils devaient être en mesure de connecter le dispositif d'arrêt d'urgence de leur propre système à l'aide d'un commutateur de relais (via coolux Sensor Link). Deux gestionnaires STD Pandoras Box ont également été déployés pour assurer la synchronisation de tous les appareils de lecture.

En outre, l'attraction globale intègre divers éléments interactifs à l'aide de la technologie. Pfadfinderei a produit un contenu qui installe les visiteurs à l'intérieur d'un wagon de train ou dans le siège du conducteur d'une locomotive. Trois écrans LCD 65 pouces Christie FHD651-T avec surfaces tactiles intuitives permettent aux visiteurs d'obtenir des informations détaillées sur chacun des trains individuels qui circulent autour du paysage miniature.

Depuis l'ouverture de l'attraction à l'été 2015, les visiteurs et les responsables techniques sont impressionnés par ce concept innovant. « Nous sommes ravis de parvenir à rendre l'atmosphère particulière de la salle et de proposer une projection 3D qui prolonge également la salle sans être envahissante. Les couleurs vives produites par les Christie DWU555-GS contribuent à ce concept », déclare M. Burmester. Les solutions Pandoras Box assurent la convivialité de la lecture et du contrôle de l'ensemble de l'installation, malgré sa complexité.

« TraumWerk concrétise un rêve de longue date de Hans-Peter Porsche. Nous sommes fiers de proposer à nos visiteurs un monde fascinant et un spectacle impressionnant en combinant une maquette de chemin de fer traditionnelle avec une projection à 360° sur les murs ainsi que sur les divers éléments du paysage », conclut Felix Schwenk, chef de projet chez Hans-Peter Porsche TraumWerk.
